1.概述

1.1、簡單實用 ：一體化自動反沖凈水器在設計了突出方便實用、操作簡單的特點，整套系統巧妙地利用水力學特性，實現自動運行，對操作人員素質要求不高，一般人均可操作自如，并能自動控制設備運行特點。當濾層表面堵塞到一定程度時自動反沖，整套裝置沒有運行部件，設備故障幾乎為零，運行可靠，便于維護。

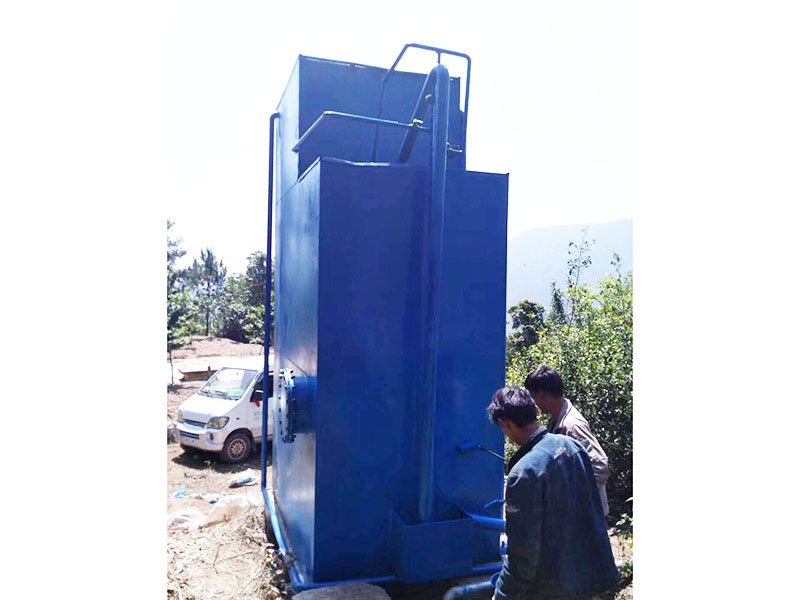

1.2、安裝使用方便：一體化自動反沖凈水器主體設備為鋼結構，在工廠內制成成品，運抵現場就位，安裝調試即能投入使用，施工周期快。不方便運輸?shù)目稍诂F(xiàn)場制造就位。

1.3、混凝反應功能：一體化自動反沖凈水器在設計上也充分考濾了各地區性的水質差異情況，在合理選取投藥點的同時，增加了混凝反應功能，使裝置具有充分的混凝反應時間。并較保守地設計表面負荷，使設備更具有耐沖擊負荷的能力，更適合地區不同的水質場合，過濾系統采用小阻力配水進行深層慢濾，確保濾后出水濁度≤3度。

1.4、適用廣泛處理能力強：廣泛適用于江、河、湖等地表水的凈化處理，將渾濁度不大于3000毫升/升處理后供給工業用水或做為化學水的前處理。

2.一體化凈水器的作用

1.1、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。該凈水裝置則用攪拌機混和，不受水量變化而影響效果。

1.2、沉淀室：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

1.3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5-10分鐘。

主要技術特性：

1.1.1、重力式全自動/手動新型立體一體化凈水器，上層為節能新型水力——澄清——整流裝置——沉淀，下層均質石英砂及無煙煤濾料濾池。

1.1.2、節能——較小的進水能耗和節約沖洗水量。

1.1.3、高效——混凝澄清和過濾凈水效果顯著濾層沖洗快速干凈。

1.1.4、構造合理——混凝澄清和過濾工藝巧妙地立體有機組合一體。

1.1.5、運行管理方便——設備運行為自動程序操作或手動，進水500mg/l，短時1000mg/l，出水小于等于2mg/l。

3.一體化凈水器的結構

3.1一體化凈水器的分類

3.3.1沉淀器

結構尺寸：?600mm-?3000mm；內部設置機械攪拌反應、高效沉淀、污泥分布結構、排泥口。

3.3.2過濾器

結構尺寸：?600mm-?3000mm；內部設置上下布水器，根據原水的不同和使用范圍的不同，機械過濾器的濾料有石英砂、石英石、活性炭等

3.3.3殼體

一體化凈水器的殼體采用碳鋼防腐（襯膠、食品級環氧漆）、不銹鋼等。

4.一體化凈水器的工作參數

4.1流量

0.5-100噸/時。

4.2工作壓力

小于0.5Mpa。

4.3反洗強度

水：4-12 1/S.m2，膨脹率：25-45%；

氣：10-18 1/S.m2，膨脹率：10-15%。

4.4進水壓力

大于0.1Mpa（塑料過濾器進水壓力不大于0.3 Mpa）。

5.一體化凈水器的安裝

5.1安裝好集水系統，開啟上蓋（或上法蘭蓋）；

5.2取下布水系統；

5.3向過濾器內裝入洗凈的粗石英砂（即承托層）；

5.4裝入洗凈的活性炭（即濾料層）；

5.5裝上上蓋（或上法蘭蓋）和相應的密封圈，擰緊（或擰緊固定螺栓）；

5.6連接操作系統管路和相應的其它連接件。

注意：上蓋（或上法蘭蓋）、布水系統、集水系統與筒體間的密封圈必須正確安裝，以免結合部位漏水。

6.一體化凈水器的操作步驟

6.1合上總電源，電源指示燈亮，

同時檢查確認進水閥開啟正常、

進水泵運行正常。

進水箱處于液位以上。

6.2運行

開啟一體化凈水器的上進水閥A和下出水閥D。

啟動進水泵。當下出水閥D出水時。調節進水流量到額定值。

其余閥門關閉

6.3反洗

當一體化凈水器運行時間長，其出水壓差增加，當過濾器壓差增加0.05-0.07Mpa時，設備需要反洗。

關閉一體化凈水器的上進水閥A和下出水閥D，開啟一體化凈水器的上出水閥B和下進水閥C,使進水量盡可能大。反洗時間約15-30分鐘。

6.4、排泥

一體化凈水器沉淀器定期排泥，視水濁度定排泥周期，排泥周期建議2-3天，排泥時停止進水，打開閥門，排除底部污泥，關閉閥門正常使用。

一體化凈水器閥門編號示意圖
